Le broyeur sur tracteur à axe horizontal série FML 125 a une structure légère et élastique qui est utilisée pour le broyage de sarments légers, herbe et arbustes.
Il s’agit d’une machine agricole qui utilise une structure légère pour garantir une plus grande manœuvrabilité et faciliter le transport. Ce type de broyeur est idéal pour les propriétaires de petites propriétés ou jardins, où il est nécessaire d’avoir une machine facile à déplacer et à gérer.
Broyeur de poids léger conçu pour un usage domestique.
Il est équipé de déport manuel, 2 courroies de transmission et rouleau arrière.
Le capot de la structure se compose de 5 côtés, cette caractéristique garantit solidité et durabilité.
DONNÉES TECHNIQUES (en bref) :
- Largeur réelle de travail : 123 cm
- Largeur hors-tout (avec patins latéraux montés) : 135 cm
- Poids : 165 kg
- Attelage à 3 points
- Transmission à 2 courroies
- Mesure entraxe : 59 cm
ÉQUIPEMENT DE SÉRIE (en bref) :
- déport latéral manuel (11 cm)
- fonctionnant à marteaux
- rouleau d’appui arrière
- arbre à cardan
Attention : la machine est expédiée prête l’emploi avec les huiles à niveau. Monter toutes les parties, procéder au contrôle de serrage des boulons. Avant de la mettre en route, lire attentivement le manuel d’instruction.
Machine spécifique pour les travaux très légers, uniquement sur une étendue d’herbe ou tout au plus, pour de petits branchages (diamètre max 2 cm). Il est recommandé de l’utiliser avec des tracteurs de faible puissance (comme indiqué sur la fiche technique) et sur terrains bien nivelés et sans cailloux. En cas d’utilisation sur terrains qui ne sont pas bien nivelés et avec présence de cailloux, les chocs des différents ustensiles de coupe sur un sol bosselé de terre ou contre des pierres peuvent entraîner des dommages sur la machine (car il s’agit comme indiqué d’une série dite légère).
Outils de coupe à marteaux
Nr. marteaux montés de série : 18
d’une mesure de 9 cm x 8 cm
Ces marteaux sont montés sur un robuste boulon en acier trempé de 8 mm de diamètre (longueur 90 mm).
Premier plan des marteaux de coupe, montés sur rouleau tournant.
Broie finement herbes et sarments, avec successif roulage du manteau herbeux. Grâce au rotor à haut régime et aux nombreux marteaux, l’effet de vague du manteau herbeux en broyant le tout très finement.

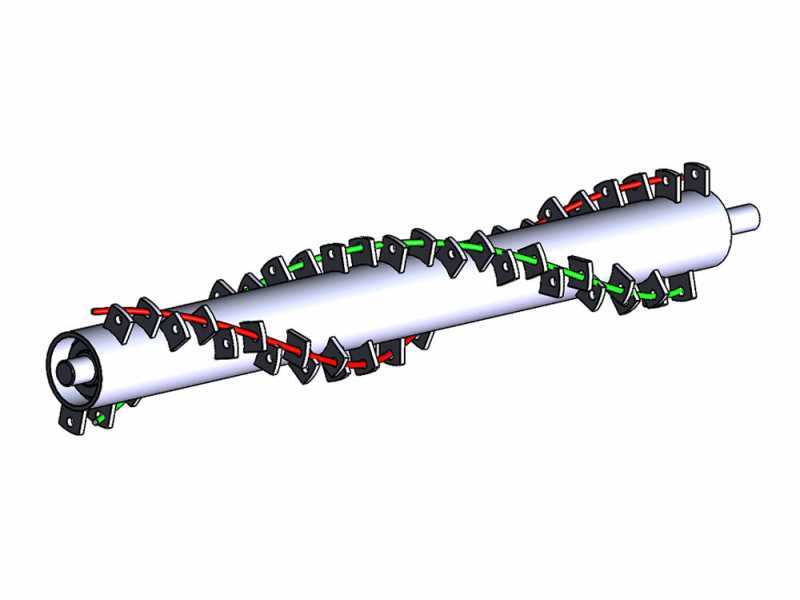

Image figurative du rotor à double spirale
Déport latéral manuel et attelage à 3 points
Le déport latéral est de type manuel.
Il est possible, en dévissant les boulons de fixation, de déplacer latéralement le broyeur.
Cela permet de travailler près d’obstacles sans risquer de les heurter avec les roues du tracteur.
Les raccords sont de type universel et compatibles avec tous les tracteurs présents sur le marché.
Détail du robuste attelage à 3 points.
Transmission latérale à courroies et groupe réducteur à engrenages
Boîte d’engrenages en bain d’huile. La carrosserie est réalisée par moulage, tandis que les engrenages internes sont en acier trempé. Doté de rallonge lubrifiée.
Cet appareil est doté d’un dispositif à roue libre intégré dans la boîte à engrenages ; cela assure une longue durée de vie à toutes les parties en mouvement de la machine, en évitant le contrecoup qu’il pourrait y avoir en passant du mouvement (540 tours/min) à 0 tours/min et permet au rotor de tourner librement jusqu’à l’arrêt total.
Transmission latérale à 2 courroies
Possibilité de régler la courroie de transmission sur 2 points.
Détail du carter de protection courroies latérale.
Détail du graisseur latéral côté transmission, en position facilité, accessible par la petite ouverture prévue à cet effet.
ATTENTION !
La boîte à engrenage de cette machine ne peut pas contenir plus de 0,5 l d’huile.
Lire attentivement le manuel d’utilisation avant toute utilisation de la machine.
La prise de force est standard, de catégorie 1 3/8″ z6 (adaptée à tous les tracteurs actuels et de production récente) : si vous disposez d’un ancien tracteur, il est impératif de contrôler s’il est doté de la même prise de force et ainsi que son sens de rotation qui doit être en sens horaire (droite)
Accessoires de stabilisation – rouleau arrière et patins latéraux
Rouleau arrière stabilisateur réglable en hauteur sur 5 points fourni de série.
Détail du coussinet de fixation du rouleau.
Détail du soutien du rouleau, avec orifices pour le réglage en hauteur. Réglable en hauteur sur 5 positions différentes.
Patins latéraux d’appui de série, qui peuvent également être réglés.
Support arbre à cardan.
Protections antérieures robustes, réalisées en acier moulé.
Pied d’appui.
Inclus
Le broyeur est expédié sur palette dans une cage en fer. Il reste à monter l’attelage à 3 points et autres petits détails.
Arbre à cardan inclus dans l’emballage.
Notice de montage et utilisation.
